App Cut & Go
 Created | |
|---|---|
 Tags | |
 Logo |  |
1/Créer la grille de coupe
Points clés :
- Le chemin d'accès vers les grilles est : Ce PC > Disque local (C:) > Utilisateurs > tekyn > tekyn >grid_cutter > grids
- Pour créer un nouveau fichier sélectionnez un fichier existant et faite “enregistrer-sous” en nomment le fichier sous un nouveau nom
- Pensez à bien enregistrer le fichier une fois les modifications faites

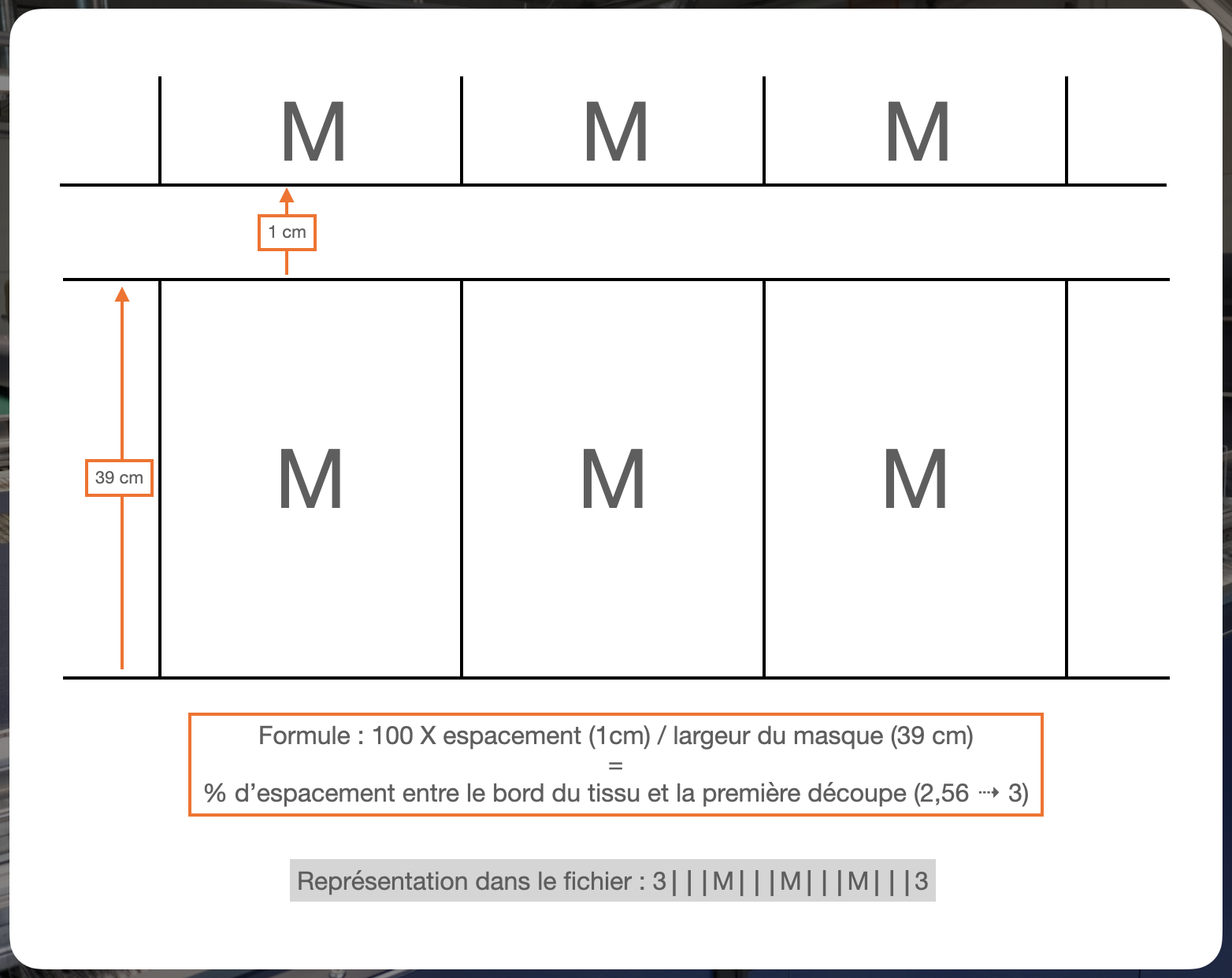

- Le “M” représente 1 rectangle et les “⎮⎮⎮” correspond au nombre de passage du laser
- Formule pour calculer la valeur d'espacement :
2/Produire en Cut&Go
Points clés :
- L'intégration du fichier de coupe se fait au niveau du bouton “Paramètres”
- Le pointage de la grille se fait à l'aide du clique droit
- A chaque fin de coupe, l'application recule le pont laser, fait une avance tapis et reprend une photo de la zone de coupe
- Description des boutons :
- Gauche -> replacer le point gauche de la grille
- Droite -> replacer le point droite de la grille
- Bas -> replacer le point bas de la grille
- Courbe -> supprimer tous les points de la courbe / réinitialiser
- Les flèches -> déplacer la grille en haut, en bas, à gauche, à droite
- Renvoyer le fichier -> relancer le fichier de coupe depuis le début s'il y a eu un problème
- Reset -> réinitialisation totale : reprise d'image et surpression de la grille
